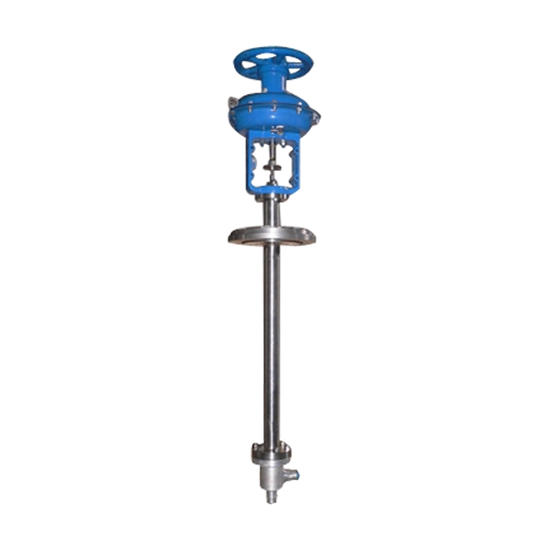

氣動角形低溫調節閥

關注次數：

型號：

技術參數：

氣動角形低溫調節閥公稱通徑mm 20 25 40 50 65 80 100
閥座直徑mm 3 4 5 6 7 8 10 12 15 20 26 32 40 50 66 80 100
額定流量系數Kv 0.1 0.16 0.25 0.4 0.63 1.0 1.6 2.5 4 6.3 10 16 25 40 63 100 100

氣動角形低溫調節閥結構簡單，動作可靠，維修方便，防火防爆，閥體流路簡單，阻力較小，流通能力大，重量輕。廣泛應用在大型空分設備制氧機上。

技術參數和性能指標：

公稱通徑mm	20										25	40		50	65	80	100
閥座直徑mm	3	4	5	6	7	8	10	12	15	20	26	32	40	50	66	80	100
額定流量系數Kv	0.1	0.16	0.25	0.4	0.63	1.0	1.6	2.5	4	6.3	10	16	25	40	63	100	100
公稱壓力MPa	1.6
行程mm	10										16	25			40
流量特性	直線						直線；等百分比
介質溫度℃	-200~ -80
連接型式	與管道焊接
配執行機構	ZMA(B)-2											ZMA(B)-3			ZMA(B)-3
閥體材質	LF4

執行機構主要技術參數：

型號	ZMA(B)2	ZMA(B)3	ZMA(B)4
薄膜有效面積㎝2	280	400	630
行程mm	10 ；16	25	40
彈簧范圍KPa	20~100；40~200；

性能指標：

基本誤差%	帶定位器	±1.5	始終點偏差%	不帶定位器	氣開	始點	±2.5
	不帶定位器	±6				終點	±6
回差%	帶定位器	1.5			氣關	始點	±6
	不帶定位器	5				終點	±2.5
死區%	帶定位器	0.6		帶定位器	±1.5
	不帶定位器	4
額定行程偏差%	±2.5
允許泄漏量1/h	1×10×ˉ4×閥額定容量
